Bài 2 SỬ DỤNG PHẦN MỀM SIMATIC S7.200

Bài 2 hướng dẫn sử dụng phần mềm Simatic S7.200 để viết chương trình điều khiển cho PLC. Ngoài ra, cũng hướng dẫn sử dụng phần mềm Simulator S7 để mô phỏng khi không có PLC thực, giúp người học tự rèn luyện kỹ năng thực hành lập trình của mình.

2.1. Cài đặt chương trình Simatic S7.200
Tải chương trình cài đặt tại đây. Tải cả 3 file về giải nén vào một thư mục rồi bắt đầu cài.

Nhấp đúp chuột vào file “Setup.exe” trên ổ đĩa.

Chọn ngôn ngữ là tiếng anh (English), sau dố bấm OK

Chọn English và nhấn OK

Một màn hình xuất hiện, nhấn Next

Tiếp tục xuất hiện màn hình, chọn Yes

Chọn ổ đĩa cài đặt, có thể cài đặt trong ổ đĩa C, hoặc trong 1 ổ đĩa khác. Sau đó Next

Quá trình cài đặt bắt đầu thực hiện:

Chờ cho đến khi phần mềm kết thúc. Khi cài xong NÊN restart lại máy.

2.2. Hướng dẫn sử dụng phần mềm viết chương trình Simatic S7.200:

Bước 1:

Sau khi cài đặt, trên màn hình desktop xuất hiện biểu tượng chương trình:

Nhấn đúp (2 lần) chuột trái vào biểu tượng để vào màn hình soạn thảo chương trình như hình 1-1.

Hình 2.1 Màn hình soạn thảo

Từ màn hình soạn thảo, chú ý đến thanh công cụ (toolbar) như hình 2.2, thanh toolbar có các biểu tượng với các chức năng như sau

                                         Hình 2.2 Thanh công cụ

Ø  Chọn ngõ vào: Từ Network 1 kích chuột vào mũi tên sẽ hiện ô vuông như hình 2-3

Hình 2-3

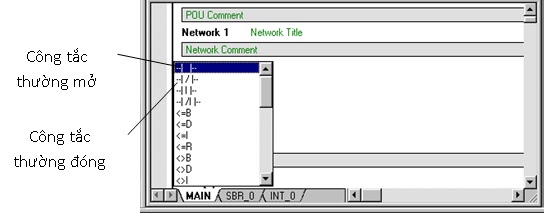

Sau đó nhấp vào biểu tượng contact sẽ được như hình 2-4

Hình 2-4 Chọn công tắc thường mở hoặc đóng

Muốn chọn công tắc thường mở hay thường đóng tùy vào người lập trình muốn viết chương trình gì. Giả sử chọn ngõ vào thường mở (nút mở) sẽ được giao diện như hình 2.5. Đây là các ngõ vào nối với PLC. Tên ngõ vào : Từ I0.0 ¸ I0.7 & I1.0 ¸ I1.5 (có tất cả 14 ngõ vào).

Hình 2.5

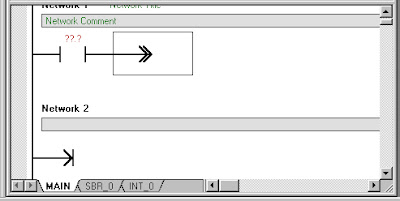

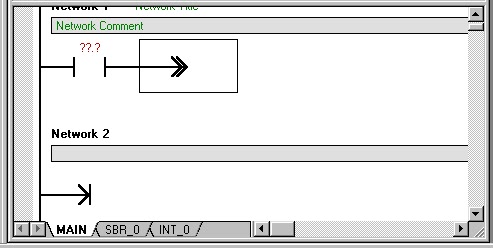

Ø  Chọn ngõ ra : Di chuyển chuột ra cuối nhánh phía bên phải như hình 2-5.

Sau đó nhấp vào biểu tượng Coil sẽ được màn hình như hình 2-6

Hình 2.6

Chọn coil (tô xanh) sẽ có màn hình như hình 2-7

Hình 2.7

Đây là các ngõ ra nối với cơ cấu chấp hành. Tên ngõ ra : Từ Q0.0 ¸ Q0.7 & Q1.0 ¸ Q1.1 (có tất cả 10 ngõ ra).

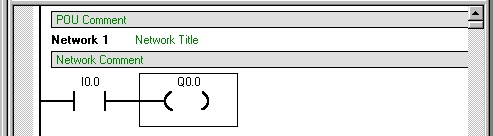

Sau khi gõ tên ngõ ra, được giao diện như hình 2-8

Hình 2-8

Bước 2:

Sau khi lập trình xong, tiến hành Download chương trình vào bộ PLC, thực hiện như sau:

 Chọn biểu tượng Download, nhấn OK để tiến hành Download, sau một thời gian báo “Download was successful” (Download đã thành công) nhấn OK. Sau đó nhấn biểu tượng RUN để chạy chương trình.

Muốn Stop, chọn biểu tượng STOP. Muốn hiển thị trạng thái làm việc của hệ thống, chọn biểu tượng Program Status

Những sai hỏng thường gặp:

     Đặt sai tên địa chỉ vào, ra: thay vì I0.0 hoặc Q0.0, gõ nhầm IO.O hoặc QO.O. Do đó khi nhập từ bàn phím vào nên chú ý sự khác biệt giữa chữ o và số không.

     Lấy lệnh ra nhưng không đặt tên hoặc đặt sai tên

2.3. Những điều cần biết :

     Những lệnh nằm trong hộp (Box) luôn luôn phải nằm cuối nhánh phía bên phải và trước nó phải là một lệnh nằm trong biểu tượng contact hoặc một lệnh ngõ vào đặc biệt.

     Các lệnh đặc biệt cơ bản thường dùng: SM0.0, SM0.1, SM0.5

o   SM0.0: Lệnh luôn luôn đóng.

o   SM0.1: Lệnh chỉ đóng trong 1 chu kỳ quét, sau đó mở ra

o   SM0.5: Lệnh tạo ra xung 1 Hz (0.5 giây đóng, 0.5 giây mở)

     Các lệnh hỗ trợ xử lý nhiễu khi viết chương trình (Trong biểu tượng contact)

o           : Chỉ tác động khi ngõ vào ở mức cao (chỉ trong khoảng thời gian đúng bằng một chu kỳ quét) khi phát hiện sườn xuống của tín hiệu đầu vào.

o            : Chỉ tác động khi ngõ vào từ cao xuống thấp (chỉ trong khoảng thời gian đúng bằng một chu kỳ quét) khi phát hiện sườn lên của tín hiệu đầu vào.

o          : Đảo giá trị logic của bit đầu tiên trong ngăn xếp.

     Muốn lấy chương trình từ bộ PLC lên phần mềm Simatic S7-200, nhấn vào biểu tượng Upload. Nhấn OK để tiến hành Upload, sau một thời gian báo “Upload was successful” (Upload đã thành công), nhấn OK

2.4  Hướng dẫn sử dụng phần mềm mô phỏng Simulation

Đây là chương trình chạy trực tiếp không cần cài đặt. Sau khi soạn thảo xong chương trình PLC trên phần mềm Step 7, chọn menu File/Export.

Sau đó sẽ xuất hiện cửa sổ như sau :

Lưu file đã lập trình ra một thư mục dưới dạng *.awl để phần mềm Simulation đọc.

Mở phần mềm mô phỏng. nhấn vào biểu tượng sẽ ra giao diện như sau:

Vào menu Program và chọn Load program (hoặc nhấn phím tắt Ctrl+A). Sau đó tìm đến file *.awl vừa export ở step 7 rồi nhấn open:

Sau khi load chương trình : sẽ xuất hiện vài cửa sổ, trong đó có một cửa sổ chứa chương trình.

Để chạy mô phỏng chọn run ở nút màu xanh.

Sau khi chạy chương trình, kết quả sẽ thể hiện như sau, thao tác các nút ấn đầu vào và quan sát theo hình sau:

Bài tập áp dụng:

1.     Hãy cài đặt phần mềm Simatic S7.200 trên máy tính của bạn. Thao tác mở phần mềm trên. Dowload một chương trình có sẵn vào PLC 224, Upload chương trình từ PLC 224 về máy tính.

2.     Mở phần mềm mô phỏng Simulator S7.200. Thao tác mô phỏng một bài tập có sẵn trên phần mềm.
